Какие фланцы стандарта ANSI подходят для вашего трубопровода?

Фланцы стандарта ANSI обеспечить основной метод механического соединения для систем напорных трубопроводов на промышленных объектах Северной Америки. В этом руководстве рассматриваются номинальные значения давления и температуры, типы облицовки и характеристики материалов, важные для инженеров по закупкам и проектировщиков трубопроводов.

Что такое стандартные фланцы ANSI и как они развивались?

Американский национальный институт стандартов (ANSI) первоначально опубликовал стандарты размеров фланцев, которые впоследствии поддерживало и обновляло Американское общество инженеров-механиков (ASME). Текущие действующие стандарты включают ASME B16.5 для фланцев номинальным диаметром до 24 дюймов и ASME B16.47 для больших диаметров до 60 дюймов.

Ключевые системы классификации включают:

• Классы давления, обозначенные 150, 300, 600, 900, 1500 и 2500, представляют собой безразмерные номинальные значения давления и температуры.
• Типы торцов, включая выступающие (RF), плоские (FF) и кольцевые (RTJ) соединения.
• Конфигурации отверстий, соответствующие характеристикам труб для обеспечения совместимости со сваркой

Jiangyin Zhonghai Precision Machinery Co., Ltd. работает как сертифицированный по стандарту ISO 9001 производитель с квалификациями PED, TUV и TS, специализирующийся на прецизионных фланцах и поковках. Компания производит фланцы для труб, кованые фланцы, механически обработанные фланцы и сопутствующие компоненты в соответствии со стандартами GB, ASME, ASTM, JIS, EN и DIN, поддерживая производство по индивидуальным чертежам. Производственный диапазон охватывает размеры от 1/2 дюйма до 60 дюймов, вес единичных изделий до 10 тонн и максимальные размеры 4 метра. Полные собственные возможности включают в себя линии ковки, нагрева, токарной обработки с ЧПУ, сверления и контроля, предназначенные как для серийного производства, так и для сложных обработанных деталей.

Технический анализ пяти критических спецификаций

1. Конфигурация с надеванием при низком давлении: стандартные фланцы, нагрузка 150 фунтов, надеваются.

Класс 150 представляет собой самое низкое стандартное номинальное давление, подходящее для воды, пара и некритических технологических жидкостей при температуре окружающей среды. Надеваемые фланцы скользят по концам труб и выполняют угловую сварку с обеих сторон, что упрощает установку в ограниченном пространстве.

Номинальные значения давления и температуры для углеродистой стали класса 150:

• Максимальное давление 285 фунтов на квадратный дюйм при температуре окружающей среды (100 °F)
• Снижение давления до 140 фунтов на квадратный дюйм при 400 °F
• Снижение давления до 20 фунтов на квадратный дюйм при 750°F

Сравнение стоимости установки:

Стандартные фланцы ANSI, надеваемые на 150 фунтов Конфигурации подходят для инженерных трубопроводов, систем отопления, вентиляции и кондиционирования воздуха и технологических линий низкого давления, где скорость установки превышает требования к усталостной устойчивости.

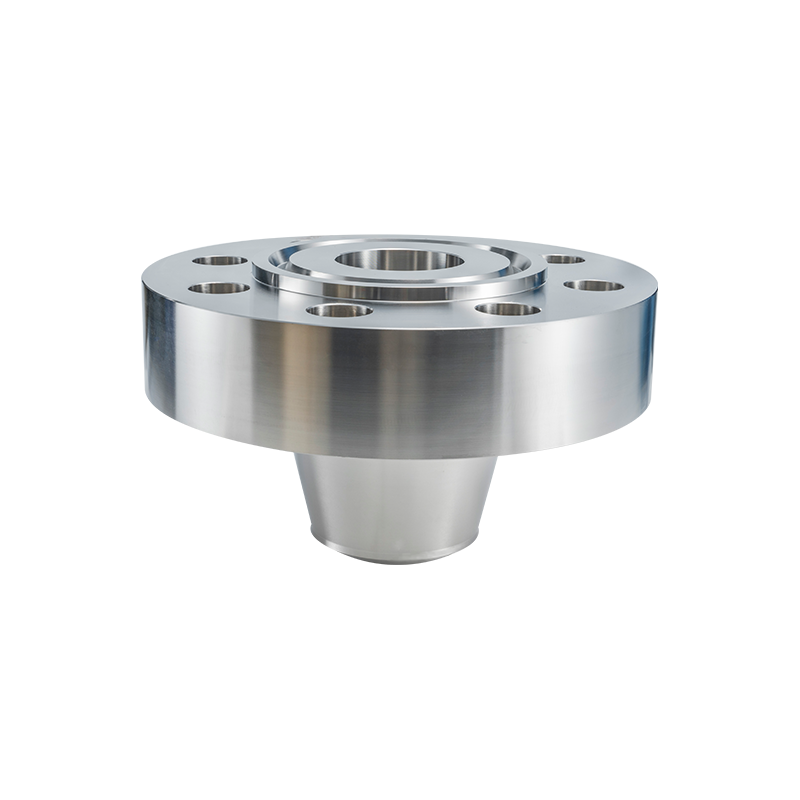

2. Конструкция приварной шейки высокого давления: стандартные фланцы приварной горловины, класс 40.

Фланцы со сварной шейкой имеют коническую ступицу, плавно переходящую в толщину стенки трубы. Такая геометрия распределяет изгибающие напряжения и обеспечивает усиление конструкции в критических соединениях.

Размеры труб сортамента 40 определяют совместимость отверстий:

• 2-дюймовый Schedule 40: внешний диаметр 60,3 мм, толщина стенки 3,91 мм, внутренний диаметр 52,5 мм.
• 4-дюймовый Schedule 40: внешний диаметр 114,3 мм, стенка 6,02 мм, внутренний диаметр 102,3 мм.
• 6-дюймовый Schedule 40: внешний диаметр 168,3 мм, толщина стенки 7,11 мм, внутренний диаметр 154,1 мм.

Сравнение производительности типов фланцев:

Стандартные фланцы Ansi, приварная горловина, класс 40 Комбинация представляет собой наиболее распространенную спецификацию для технологических трубопроводов на химических и нефтеперерабатывающих заводах, обеспечивающую баланс между допустимым давлением и стандартным наличием материалов.

3. Закрытие и изоляция: стандартные фланцы Ansi, глухие выступающие поверхности.

Глухие фланцы завершают трубопроводные системы или изолируют оборудование во время технического обслуживания. Выступающая поверхность образует прецизионно обработанную уплотнительную поверхность для сжатия прокладки.

Характеристики лицевой отделки включают в себя:

• 125–250 микродюймов AARH (средняя арифметическая высота шероховатости) для неметаллических прокладок.
• AARH 63–125 микродюймов для спиральнонавитых прокладок
• AARH 32-63 микродюйма для кольцевых соединений

Функциональное сравнение глухого фланца:

Фланцы стандарта ANSI глухие с выступающей поверхностью технические характеристики требуют точной механической обработки торцов и проверки совместимости прокладок. Прочная конструкция выдерживает полное давление в системе с любого направления, обеспечивая надежную изоляцию входа в резервуар и обслуживания сегмента трубопровода.

4. Марки материалов из углеродистой стали: стандартные фланцы из углеродистой стали a105.

ASTM A105 определяет компоненты трубопроводов из кованой углеродистой стали для эксплуатации при температуре окружающей среды и при повышенных температурах. Эта марка доминирует среди промышленных фланцев благодаря экономической эффективности и механической надежности.

Требования к химическому составу:

• Углерод максимум 0,35% для свариваемости
• Марганец 0,60-1,05% для прочности
• Кремний 0,10-0,35% для раскисления
• Фосфор и сера максимум по 0,040% каждый

Сравнение методов изготовления:

Фланцы стандарта ANSI, углеродистая сталь a105 спецификации требуют сертификатов испытаний материалов, подтверждающих термическую обработку и механические испытания. Кованая конструкция устраняет риски внутренней пористости, присущие литым компонентам, что оправдывает дополнительные затраты на критически важные услуги.

5. Раструбная сварка под высоким давлением: стандартная раструбная сварка фланцев под давлением 3000 фунтов на квадратный дюйм.

Фланцы под приварку враструб подходят для труб меньшего диаметра (обычно 2 дюйма и меньше) в условиях высокого давления. В раструбное отверстие вставляется конец трубы с угловой сваркой на внешнем соединении.

Эквивалентность класса давления:

• Раструбное сварное соединение с давлением 3000 фунтов на квадратный дюйм соответствует примерно классу 600 и выше.
• Раструбное сварное соединение с давлением 6000 фунтов на квадратный дюйм соответствует классу 1500.
• Раструбное сварное соединение под давлением 9000 фунтов на квадратный дюйм соответствует классу 2500.

Сравнение соединений малого диаметра:

Стандартные фланцы Ansi под сварку в раструб, 3000 фунтов на квадратный дюйм В спецификации рассматриваются соединения приборов, отверстия для отбора проб и технологические линии с малым диаметром отверстия, где резьбовые соединения подвергаются риску усталостного разрушения под действием циклического давления или вибрации.

Стандарты качества производства и сертификации

Соответствие ISO 9001 и PED

Системы управления качеством обеспечивают стабильное производство посредством документированных процедур:

• Прослеживаемость материалов, начиная с протоколов заводских испытаний и заканчивая окончательным контролем.
• Протоколы термообработки, подтверждающие циклы аустенизации и нормализации.
• Проверка размеров согласно таблицам допусков ASME B16.5
• Испытание под давлением в 1,5 раза превышающим номинальное для критических применений.

Собственные производственные мощности

Jiangyin Zhonghai Precision Machinery обеспечивает полную интеграцию производства:

• Ковочные прессы до 10 000 тонн для заготовок большого диаметра
• Печи непрерывного действия для термообработки с контролем атмосферы
• Вертикальные токарные станки с ЧПУ для обработки диаметром до 4 метров
• Центры сверления с расположением отверстий для болтов с позиционным допуском ±0,2 мм.

Глобальные стандарты и услуги по настройке

Мультистандартное производство

Параллельное производство в соответствии с международными стандартами поддерживает глобальные требования проекта:

• Стандарты Великобритании для китайских внутренних проектов
• ASME/ASTM для рынков Северной Америки и Ближнего Востока
• Спецификации JIS для клиентов из Японии и Юго-Восточной Азии.
• Стандарты EN/DIN для соответствия требованиям Европейской экономической зоны

Нестандартные и инженерные решения

Производство по чертежам отвечает особым требованиям:

• Фланцы диафрагмы с измерительными секциями
• Длинные приварные шейки для соединений корпусов сосудов.
• Компактные фланцы, снижающие вес и нагрузку на болты

Часто задаваемые вопросы

Какая разница в диаметре окружности болтов между фланцами классов 150 и 300?

Для номинального фланца диаметром 6 дюймов класс 150 предусматривает диаметр окружности болтов 241,3 мм с 8 болтами диаметром 22,2 мм. Класс 300 предусматривает окружность болта 269,9 мм с 12 болтами диаметром 25,4 мм. Увеличенный диаметр болта и увеличенное количество болтов соответствуют более высоким требованиям к сжатию прокладки для повышенного номинального давления. Существующие фланцы класса 150 не могут быть повышены до класса 300 путем сверления дополнительных отверстий из-за недостаточного наружного диаметра и толщины.

Как материалы A105 и A350 LF2 сравниваются для применения при низких температурах?

ASTM A105 Испытание на удар по Шарпи с V-образным надрезом соответствует требованиям минимум при -29°C. ASTM A350 Grade LF2 определяет требования к ударной нагрузке при -46°C или -59°C в зависимости от класса. Марка LF2 стоит на 15-25% дороже, но обеспечивает необходимую прочность для холодильных установок и эксплуатации в условиях северного климата. А105 Стандартные фланцы Ansi из углеродистой стали A105 технические характеристики допускают хрупкое разрушение при температуре ниже -29°C.

Какое максимальное давление могут безопасно выдержать надвижные фланцы?

Насадные фланцы класса 150 рассчитаны на давление до 285 фунтов на квадратный дюйм при температуре окружающей среды, но коэффициент концентрации напряжений в 2,5 раза выше, чем у конструкций со сварной шейкой. Практические пределы применения часто снижают номинальные характеристики надвижных фланцев до 150–200 фунтов на квадратный дюйм в циклических условиях эксплуатации. Стандартные фланцы Ansi, надеваемые на 150 фунтов Конфигурация подходит только для статических, нешоковых приложений.

Чем отличаются характеристики уплотнения соединений с выступающей поверхностью и кольцевого типа?

Фланцы с выступающей торцевой поверхностью сжимают плоские или спирально-навитые прокладки на широких поверхностях контакта, допуская умеренные изменения качества поверхности. Соединения кольцевого типа требуют прецизионной обработки канавок (±0,05 мм) и контакта металла с металлом, обеспечивающего уплотнение за счет пластической деформации. Соединения RTJ выдерживают давление, превышающее 10 000 фунтов на квадратный дюйм, и температуру выше 500°C, при которой обычные прокладки не справляются. Соединения с выступающей поверхностью преобладают в обычных технологических трубопроводах из-за более низких затрат на обработку и простоты замены прокладок.

Каковы минимальные объемы заказа и правила отбора образцов?

Стандартные фланцы из каталога поддерживают заказы от отдельных частей для нужд технического обслуживания. Для изготовления поковок на заказ требуется минимальное количество материала 500 кг для отслеживания партии плавки. Необходимо приобрести образцы фланцев для квалификационных испытаний; Отчеты о размерах и сертификаты материалов сопровождают стандартные поставки без каких-либо дополнительных затрат. Jiangyin Zhonghai Precision Machinery поддерживает запасы стандартных размеров для быстрой отгрузки.

Заключение

Выбор подходящего Фланцы стандарта ANSI требует анализа условий давления и температуры, динамики трубопроводов и окружающей среды. Указываете ли Стандартные фланцы Ansi, надеваемые на 150 фунтов для экономики, Стандартные фланцы Ansi, приварная горловина, класс 40 для сопротивления усталости, Стандартные фланцы Ansi глухие с выступающей поверхностью для изоляции, Стандартные фланцы Ansi из углеродистой стали A105 для стандартной услуги или Стандартные фланцы Ansi под сварку в раструб, 3000 фунтов на квадратный дюйм для высокого давления малого диаметра технические характеристики определяют целостность системы.

Jiangyin Zhonghai Precision Machinery Co., Ltd. обеспечивает комплексное производство от ковки до окончательного контроля, поддерживая мировую энергетику и перерабатывающую промышленность сертифицированным качеством и размерами до 4 метров в диаметре.

Ссылки

• Американское общество инженеров-механиков, ASME B16.5-2020, Фланцы труб и фланцевые фитинги: стандарт от NPS 1/2 до NPS 24, метрические/дюймовые.
• Американское общество инженеров-механиков, ASME B16.47-2017, Стальные фланцы большого диаметра: от NPS 26 до NPS 60, метрические/дюймовые стандарты
• Американское общество по испытаниям и материалам, ASTM A105/A105M-21, Стандартные спецификации на поковки из углеродистой стали для трубопроводов.
• Американское общество по испытаниям и материалам, ASTM A350/A350M-18, Стандартные спецификации для поковок из углеродистой и низколегированной стали, требующие испытаний на ударную вязкость для компонентов трубопроводов
• Европейский комитет по стандартизации, EN 1092-1:2018, Фланцы и их соединения. Круглые фланцы для труб, клапанов, фитингов и аксессуаров, обозначение PN. Часть 1: Стальные фланцы.
• Международная организация по стандартизации, ISO 9001:2015, Системы менеджмента качества. Требования
