Как обработка поверхности фланцев влияет на герметичность?

В трубопроводных системах высокой целостности характеристики уплотнения имеют основополагающее значение для эксплуатационной безопасности, предотвращения утечек и долгосрочной надежности. Среди компонентов, влияющих на эффективность уплотнения, ключевым фактором является качество поверхности фланца. А фланец приварной шейки или приварной фланец из нержавеющей стали с правильно спроектированными уплотнительными поверхностями значительно улучшает посадку прокладки, снижает риск утечек при различных температурах и давлениях и продлевает срок службы соединения. Под отделкой поверхности понимается микроскопическая текстура поверхности после производственных процессов, таких как механическая обработка, шлифовка или полировка. В отраслевой практике его часто определяют количественно с помощью показателей шероховатости, волнистости и структуры слоев. Слишком шероховатая поверхность фланца может не обеспечить равномерную деформацию прокладки, а слишком гладкая поверхность может препятствовать правильному механическому контакту с материалом прокладки. Понимание этой динамики требует технического понимания геометрии фланцев, поведения прокладок и взаимодействия топографии поверхности с механизмами уплотнения.

Основы обработки поверхности и механизмы герметизации

Обработка поверхности влияет на качество уплотнения, поскольку она напрямую взаимодействует с поверхностью прокладки. Герметизация фланцевых систем зависит от создания равномерного сжатия материала прокладки, благодаря которому он заполняет микроскопические неровности обеих поверхностей фланца. Прокладки обеспечивают герметизацию за счет деформации под нагрузкой, заполняя пустоты, тем самым создавая постоянный барьер для миграции жидкости или газа. Если качество поверхности фланца плохо контролируется, прокладка может не прилегать должным образом, что приводит к образованию микроканалов, которые снижают эффективность уплотнения. Шероховатость поверхности описывает мелкие неровности, оставшиеся на поверхности после механической обработки. Эта асимметрия может задерживать жидкость или создавать выступы, препятствующие равномерному сжатию. Чрезмерная шероховатость препятствует плотному контакту прокладки на микроуровне, а чрезмерная гладкость может уменьшить трение и способствовать проскальзыванию прокладки во время сборки, что приводит к смещению или неравномерному сжатию. Слой поверхности — это направление преобладающего рисунка поверхности, оставшегося в результате обработки. Укладка поверхности обычно должна быть перпендикулярна поверхности уплотнения прокладки, чтобы поддерживать деформацию прокладки. Если слой ориентирован неправильно, прокладочный материал не сможет эффективно проникнуть в неровности поверхности. Стандартные показатели, такие как средняя шероховатость (Ra), описывают, насколько выражены эти изменения поверхности. Отраслевые стандарты определяют допустимые диапазоны Ra для различных поверхностей фланцев в зависимости от типа используемой прокладки и условий эксплуатации. Например, целостность соединения при высокой температуре и давлении требует более строгого контроля качества поверхности для поддержания герметизации в различных условиях эксплуатации. Взаимодействие отделки фланца и типа прокладки имеет решающее значение. Для мягких материалов прокладок, таких как эластомеры, могут потребоваться другие характеристики поверхности по сравнению с металлическими прокладками. Понимая эти основы герметизации, инженеры могут лучше подобрать подходящую отделку для предполагаемой эксплуатации, гарантируя, что производительность не будет нарушена.

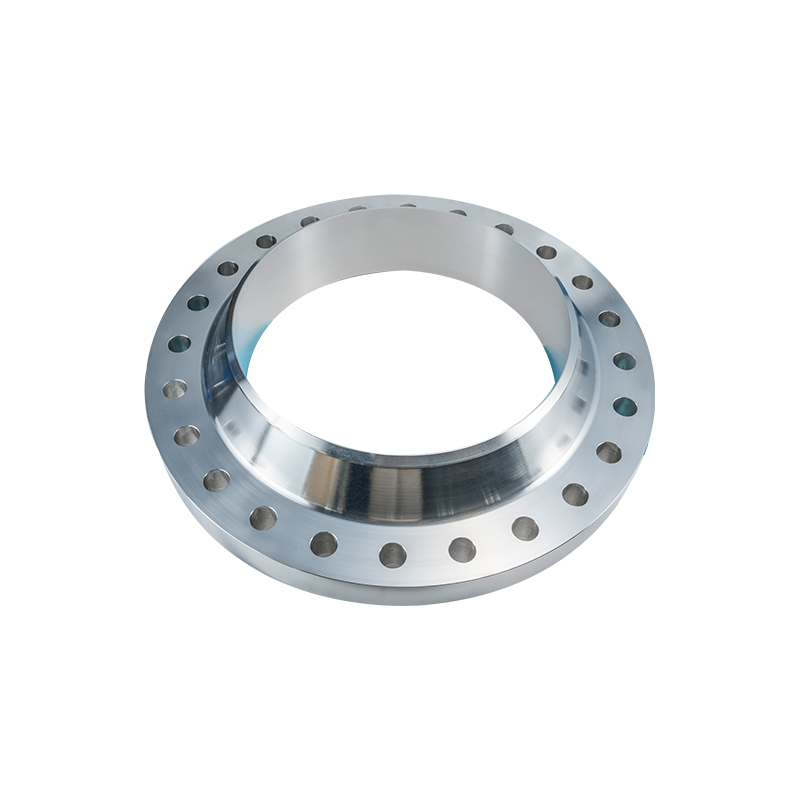

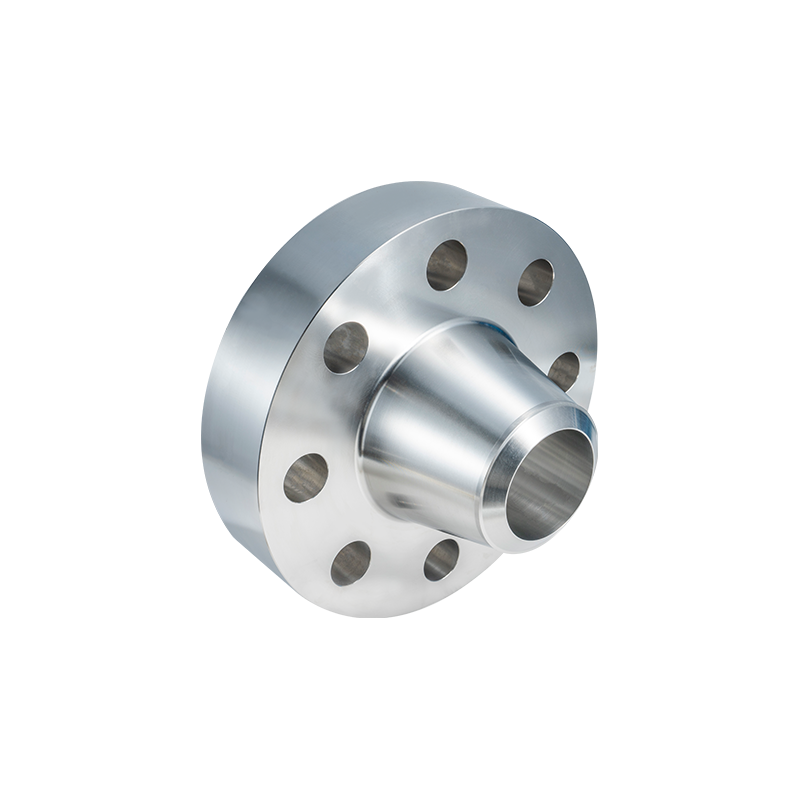

Распространенные типы отделки поверхности фланцев с приварной горловиной

Поверхностная обработка компонентов фланцев с приварной горловиной варьируется в зависимости от проектных требований, типов прокладок и стандартов установки. Двумя распространенными типами отделки являются отделка с выступом (RF) и кольцевым соединением (RTJ). Каждый из них имеет различные характеристики уплотнения и требования к качеству поверхности. Отделка с выступом (RF): Фланцы с выступом имеют слегка приподнятую уплотнительную поверхность относительно окружности болта. Такая конструкция концентрирует нагрузку на прокладку вблизи области уплотнения, улучшая сжатие мягких материалов прокладки. Обычно обработка радиочастотной поверхности имеет контролируемую шероховатость, подходящую для прокладок из эластомера или сжатого волокна. Кольцевое соединение (RTJ). Отделка: во фланцах RTJ используется металлическая кольцевая прокладка, которая входит в точно обработанные канавки на каждой поверхности фланца. Канавка RTJ и обработка прилегающей поверхности должны быть изготовлены с очень жесткими допусками, поскольку металлическая прокладка обеспечивает герметичность при контакте металла с металлом. Обработка поверхности для применений RTJ обычно более гладкая, чем обработка RF, и должна поддерживать постоянную деформацию металла без появления дефектов. Параметры качества поверхности также различаются в зависимости от стандартов, таких как ASME B16.5 и EN 1092-1. Для чувствительных применений используются такие процессы обработки, как тонкая токарная обработка, шлифовка и полировка, для достижения необходимой текстуры поверхности. Токарные центры с ЧПУ и специальный инструмент обычно используются для обеспечения единообразия геометрии и качества обработки в разных партиях. При выборе типа отделки поверхности следует учитывать характеристики среды, рабочую температуру и давление, а также возможные механические нагрузки. Например, агрессивные химические вещества или высокотемпературный пар могут выиграть от отделки, которая лучше поддерживает эксплуатационные характеристики металлических прокладок. Понимание этих различий позволяет инженерам выбирать отделку фланцев, соответствующую реальным условиям эксплуатации.

Точность изготовления и ее влияние на эффективность уплотнения

Точность изготовления играет центральную роль в достижении желаемого качества поверхности и герметизирующих характеристик приварного фланца из нержавеющей стали. Точность при ковке, термообработке, обработке на станках с ЧПУ и контроле напрямую влияет на микротопографию поверхности фланца. Когда производственные процессы строго контролируются, поверхности фланцев становятся однородными и предсказуемыми, что обеспечивает повторяемость характеристик уплотнения в полевых условиях. Целостность ковки способствует однородности свойств материала, что, в свою очередь, влияет на производительность обработки. Хорошо прокованная заготовка фланца обеспечивает непрерывный поток зерен, который противостоит деформации во время обработки, что обеспечивает более надежное достижение заданного качества поверхности. Высококачественная ковка также сводит к минимуму внутренние дефекты, снижая риск возникновения аномалий поверхности, которые могут поставить под угрозу герметичность. Обработка на станках с ЧПУ особенно важна для контроля чистоты поверхности. Современные обрабатывающие центры с соответствующими инструментами обеспечивают равномерную обработку, соответствующую стандартным характеристикам шероховатости. Операторы выбирают параметры резания, такие как скорость подачи, геометрия инструмента и скорость шпинделя, чтобы сбалансировать эффективный съем материала с заданным диапазоном шероховатости. Во время обработки контроль таких факторов, как износ инструмента и тепловое расширение, помогает поддерживать стабильность на протяжении всего производства. Неразрушающий контроль (NDT) дополнительно обеспечивает качество до того, как фланцы будут выпущены. Такие испытания, как ультразвуковой, магнитопорошковый и радиографический контроль, подтверждают, что внутренние и приповерхностные условия не содержат дефектов, которые могут отрицательно повлиять на уплотняющие поверхности. Для критически важных услуг эти проверки обеспечивают уверенность в том, что фланцевые компоненты соответствуют строгим критериям качества. Примером надежной производственной среды является компания Jiangyin Zhonghai Precision Machinery, где интегрированное вертикальное производство обеспечивает полный контроль от сырья до готовой продукции. Качество поверхности контролируется в пределах строгих допусков с помощью токарных систем с ЧПУ, предназначенных для уплотняющих поверхностей, что обеспечивает отсутствие утечек в сложных условиях эксплуатации. Акцент на точности отражает понимание того, что топография поверхности является фундаментальным фактором, определяющим качество уплотнения.

Соображения по материалам и совместимость отделки поверхности

Выбор материала фланца влияет на достижимую чистоту поверхности и общую эффективность уплотнения. Нержавеющие, углеродистые и легированные стали имеют различные характеристики обрабатываемости, которые необходимо учитывать для получения соответствующей отделки поверхности. Например, нержавеющие стали требуют осторожного обращения из-за их склонности к наклепу. Достижение контролируемого качества поверхности приварного фланца из нержавеющей стали требует оптимизации параметров обработки, которые предотвращают разрывы поверхности или образование наростов на кромках. Выбор марки материала также влияет на стратегию обработки поверхности; более высокие марки сплавов с повышенной прочностью могут потребовать более медленной обработки для сохранения качества отделки. Мягкие материалы, такие как углеродистая сталь, могут быть более щадящими, но требуют соответствующих скоростей подачи, чтобы избежать чрезмерной шероховатости поверхности из-за вибрации или следов инструмента. Легированные стали, в зависимости от условий термообработки, могут потребовать специального инструмента для достижения однородной отделки. Производители должны согласовывать выбор материала с возможностями обработки поверхности, чтобы обеспечить эффективность уплотнения. Это выравнивание включает в себя упреждение тепловых эффектов во время работы. Например, материалы, которые значительно расширяются при высоких температурах, могут потребовать более жесткого контроля начальной отделки, чтобы гарантировать, что расширение не ухудшит качество уплотняющих поверхностей с течением времени. При выборе материалов следует также учитывать коррозионную стойкость, требования к механическим нагрузкам и совместимость с материалами прокладок. Комплексный подход к выбору материала и отделки поверхности гарантирует надежную работу фланцевых систем в любых условиях эксплуатации.

Методы установки, сохраняющие целостность поверхности

Правильная установка имеет важное значение для сохранения обработанной поверхности и достижения оптимальных характеристик уплотнения. Даже точно обработанная уплотнительная поверхность может быть испорчена неправильным обращением во время установки. Во-первых, поверхности фланцев должны быть защищены от загрязнений, таких как грязь, масла и металлическая стружка. Эти загрязнения могут скапливаться на неровностях поверхности и препятствовать правильной посадке прокладки. Во время сборки технические специалисты должны проверять поверхности фланцев визуально и с помощью соответствующих измерительных инструментов, чтобы убедиться в отсутствии повреждений. Во-вторых, решающее значение имеет выравнивание во время установки болтов. Неравномерный момент затяжки болтов может привести к деформации поверхностей фланцев и изменению эффективного качества поверхности на стыке прокладки. Следование контролируемой перекрестной последовательности затяжки помогает добиться равномерного сжатия прокладки и свести к минимуму деформацию сопрягаемых поверхностей. В-третьих, выбор соответствующих прокладок и значений крутящего момента должен соответствовать заданному качеству поверхности. Производители прокладок предоставляют рекомендации по требуемым характеристикам поверхности фланцев и рекомендуемым значениям крутящего момента. Инженеры должны интегрировать эту информацию в спецификации закупок и установки. Монтажный персонал должен быть обучен обращению с прецизионно обработанными поверхностями. Неправильное обращение во время подъема или позиционирования может привести к появлению царапин или вмятин, которые снизят эффективность герметизации. Защитные чехлы и бережное использование крепежа позволяют сохранить целостность поверхности до момента сборки.

Проверка и обеспечение качества отделки поверхности

Проверка и обеспечение качества являются неотъемлемой частью подтверждения того, что обработка поверхности фланцев соответствует проектным требованиям. Отраслевые стандарты определяют приемлемые диапазоны шероховатости и состояния поверхности, которые обеспечивают надежное уплотнение. Инструменты измерения, такие как профилометры, позволяют количественно оценить шероховатость поверхности. Эти инструменты сканируют поверхность фланца, чтобы определить среднюю шероховатость и выявить отклонения от целевого профиля. Периодическая проверка гарантирует, что процессы обработки остаются в пределах контроля и что операторы могут при необходимости вносить коррективы. В дополнение к измерениям шероховатости поверхности визуальный и тактильный осмотр помогает выявить такие аномалии, как выбоины, выступающие заусенцы или несоответствия, которые могут повлиять на герметичность. При необходимости визуальный осмотр с большим увеличением может выявить микродефекты, невидимые невооруженным глазом. Группы обеспечения качества разрабатывают планы проверок с учетом условий эксплуатации. В тяжелых условиях эксплуатации можно использовать отбор проб и статистический анализ для отслеживания тенденций и обнаружения отклонения процесса. Комплексная проверка обеспечивает уверенность в том, что каждый поставленный фланец работает так, как задумано. В компании Jiangyin Zhonghai Precision Machinery протоколы контроля интегрированы во весь производственный процесс. Проверка материалов, контроль процесса и окончательное измерение качества поверхности гарантируют, что каждый компонент, покидающий предприятие, соответствует применимым стандартам. Такая строгость подчеркивает, что качество уплотнения — это не второстепенная мысль, а основной аспект обеспечения качества.

Баланс между стоимостью и производительностью в спецификации качества поверхности

Выбор качества поверхности предполагает баланс между стоимостью и производительностью. Более жесткие допуски на качество поверхности часто требуют большего времени обработки, более совершенного инструмента и более тщательного контроля. Конструкторы и инженеры должны учитывать, оправдывают ли условия эксплуатации инвестиции в улучшение качества поверхности. Например, некритичные применения при низком давлении могут допускать более широкий диапазон шероховатости поверхности без ущерба для характеристик уплотнения. Напротив, высокое давление или агрессивные среды требуют строгого контроля качества поверхности, поскольку последствия утечек являются серьезными. Рассмотрение затрат должно быть сформулировано с точки зрения производительности жизненного цикла, а не первоначальных производственных затрат. Фланец с оптимизированной обработкой поверхности может сократить необходимость технического обслуживания на месте, снизить риски утечек и способствовать увеличению времени безотказной работы системы. При определении уровня чистоты поверхности инженеры должны проводить комплексную оценку условий эксплуатации, совместимости прокладок, поведения материалов и последствий технического обслуживания.

Заключение

Качество поверхности фланца является решающим фактором, определяющим эффективность уплотнения. Взаимодействие между топографией поверхности и сжатием прокладки определяет, сохранит ли фланцевое соединение целостность при рабочих нагрузках. Понимание основ обработки поверхности, выбор подходящих типов отделки, таких как соединение с выступающей поверхностью или кольцевое соединение, а также контроль процессов производства и контроля — все это способствует повышению надежности уплотнения. Приварной фланец из нержавеющей стали является примером того, как точная инженерия улучшает герметичность. Учет характеристик материала, точности обработки, методов установки и обеспечения качества гарантирует, что уплотнительные поверхности фланцев будут выполнять свою функцию. Инженерные решения должны сбалансировать потребности в производительности с практическими соображениями технологичности и стоимости жизненного цикла. Благодаря этому технические менеджеры и системные интеграторы могут спроектировать и приобрести фланцы, обеспечивающие безопасность и надежность системы. В производственной практике такие производители, как Jiangyin Zhonghai Precision Machinery, интегрируют надежные процессы от ковки, механической обработки и контроля, чтобы поставлять фланцевые компоненты с контролируемой чистотой поверхности. Их подход отражает понимание того, что характеристики герметизации — это не просто спецификация, а измеримый результат инженерных поверхностей и дисциплинированного управления качеством.
