Каковы основные преимущества фланцев из углеродистой стали?

Понимание Фланец из углеродистой стали Типы и стандарты

В современных промышленных трубопроводных системах выбор соединительных компонентов определяет целостность и безопасность всей инфраструктуры. Фланец из углеродистой сталиs служат основными точками соединения в трубопроводах, облегчая сборку, разборку и техническое обслуживание. Инженеры и специалисты по закупкам отдают приоритет этим компонентам из-за их превосходной механической прочности и экономической эффективности по сравнению со сплавами нержавеющей стали.

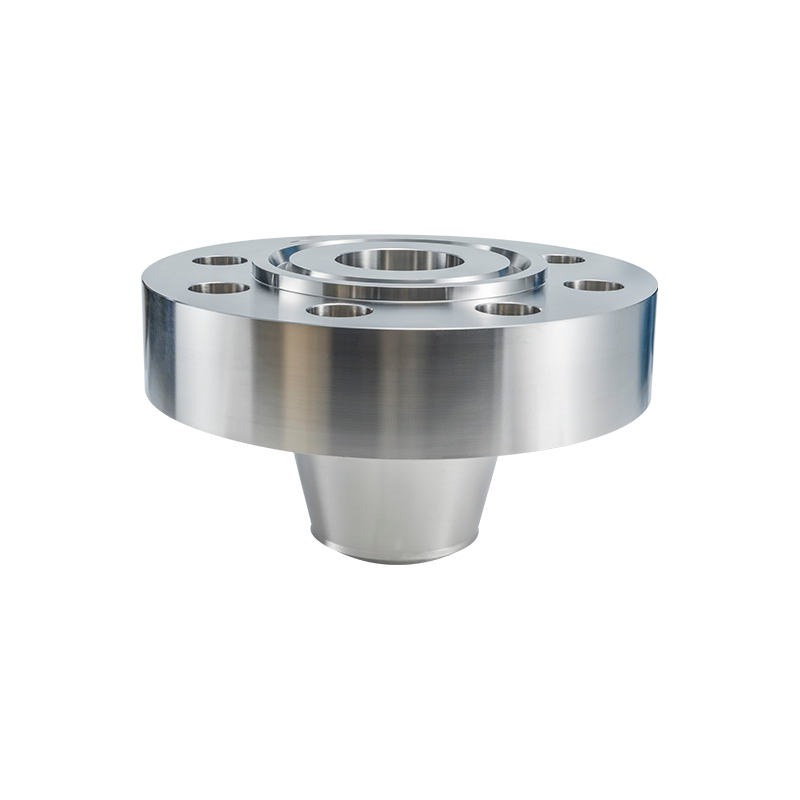

Фланцы с приварной шейкой из углеродистой стали для систем высокого давления

Для применений, связанных с высокими колебаниями давления и температуры, инженеры-конструкторы постоянно указывают приварные фланцы из углеродистой стали . Этот тип фланца имеет длинную коническую ступицу, которая передает напряжение с фланца на трубу, эффективно снижая концентрацию напряжений в основании фланца. Конструкция обеспечивает прочное и надежное соединение, что делает его пригодным для тяжелых условий эксплуатации.

Ниже приведено сравнение фланцев с приварной шейкой и стандартных надвижных фланцев с точки зрения конструктивных характеристик:

Размеры скользящих фланцев из углеродистой стали и характеристики

В отличие от вариантов приварной шейки, надвижные фланцы скользят по трубе и фиксируются угловыми сварными швами. При выборе этих компонентов инженеры должны строго придерживаться Размеры накладных фланцев из углеродистой стали для обеспечения правильной посадки и выравнивания. Ключевые размерные параметры включают внешний диаметр, внутренний диаметр, диаметр окружности болта и толщину фланца. Точные размеры имеют решающее значение для закупок B2B, поскольку позволяют избежать задержек при установке и обеспечить совместимость с существующей трубопроводной инфраструктурой.

• Соответствие стандартам: ASME B16.5, MSS SP-44.
• Основные размеры: окружность болтов, количество отверстий под болты и высота выступа.
• Требования к допускам: необходимы для сборочных линий большого объема.

Марки материалов и показатели производительности

Технический обзор ASTM A105 Фланцы из углеродистой стали

Спецификация материала является краеугольным камнем при закупке фланцев. ASTM A105 Фланцы из углеродистой стали представляют собой отраслевой стандарт для компонентов трубопроводов из кованой углеродистой стали. К этому классу относятся кованые компоненты трубопроводов из углеродистой стали, предназначенные для эксплуатации в системах под давлением при температуре окружающей среды и при более высоких температурах. Материал обладает превосходными механическими свойствами, в том числе высокой прочностью на разрыв и пластичностью, которые необходимы для выдерживания эксплуатационных напряжений.

Понимание Фланец из углеродистой сталиs Pressure Rating

Эксплуатационная безопасность трубопровода во многом зависит от правильной интерпретации фланцы из углеродистой стали, номинальное давление . Номинальные значения давления, часто обозначаемые классом 150, 300, 600 и выше, указывают максимально допустимое рабочее давление при определенной температуре. По мере увеличения рабочей температуры способность углеродистой стали удерживать давление снижается. Инженеры должны тщательно рассчитать номинальные значения давления и температуры, чтобы выбрать фланец, который без сбоев выдержит пиковые условия работы системы.

Специализированные приложения в промышленности

Использование глухих фланцев из углеродистой стали в трубопроводных системах

Обслуживание и заделка системы требуют надежных решений по герметизации. Глухие фланцы из углеродистой стали используют в первую очередь связаны с блокировкой конца трубы или клапана. Эти фланцы не имеют отверстия (центрального отверстия), что позволяет им эффективно герметизировать отверстие трубопровода. Они жизненно важны для испытаний под давлением, изоляции во время технического обслуживания и прекращения потока в неиспользуемых участках сети. Их прочная конструкция гарантирует, что они могут выдерживать полное давление в системе без утечек.

О компании Jiangyin Zhonghai Precision Machinery Co., Ltd.

Расширенные производственные возможности и сертификаты

Jiangyin Zhonghai Precision Machinery Co., Ltd. является ведущим производителем на мировом рынке фланцев. Мы являемся сертифицированным по стандарту ISO 9001 предприятием, имеющим квалификации PED, TUV и TS. Наше предприятие специализируется на производстве прецизионных фланцев и поковок в соответствии со строгими международными стандартами, включая GB, ASME, ASTM, JIS, EN и DIN. Мы обладаем всеми собственными возможностями: от ковки и нагрева до токарной обработки на станках с ЧПУ, сверления и окончательной проверки, обеспечивая полный контроль качества продукции.

Индивидуальные решения для стандартных и нестандартных фланцев

Мы понимаем, что готовые решения не решают все инженерные задачи. Jiangyin Zhonghai Precision Machinery поддерживает полностью индивидуальное производство на основе чертежей. Наш производственный ассортимент охватывает размеры от 1/2 дюйма до 60 дюймов, вес единичной детали достигает 10 тонн и максимальные размеры 4 метра. Независимо от того, требуются ли клиенту стандартные фланцы для труб или сложные нестандартные компоненты, наша команда предлагает надежные решения, адаптированные к конкретным промышленным потребностям.

Заключение

Выбор правильного фланца требует глубокого понимания типов, материалов и номинальных значений давления. Фланец из углеродистой сталиs остаются основой промышленных трубопроводов благодаря своей универсальности и прочности. Партнерство с таким квалифицированным производителем, как Jiangyin Zhonghai Precision Machinery, обеспечивает доступ к сертифицированным высокопроизводительным компонентам, отвечающим строгим требованиям современных инженерных проектов.

Часто задаваемые вопросы (FAQ)

1. В чем основное различие между приварной шейкой и накидными фланцами?

Фланцы с приварной шейкой крепятся посредством стыковой сварки и предназначены для работы при высоком давлении, тогда как надвижные фланцы скользят по трубе и используют угловые сварные швы, что упрощает их установку, но подходит для более низких давлений.

2. Почему ASTM A105 является распространенным материалом для фланцев из углеродистой стали?

ASTM A105 Фланцы из углеродистой стали популярны, потому что материал обеспечивает баланс хорошей механической прочности, ударной вязкости и экономической эффективности для эксплуатации в условиях окружающей среды и при высоких температурах.

3. Как определить правильное номинальное давление для моего применения?

Вам необходимо ознакомиться с таблицами номинальных значений давления и температуры, приведенными в таких стандартах, как ASME B16.5. фланцы из углеродистой стали, номинальное давление уменьшается по мере увеличения рабочей температуры.

4. Каковы основные области применения глухого фланца?

Первичный Использование глухих фланцев из углеродистой стали предназначены для блокировки конца трубопроводной системы, изоляции секций для технического обслуживания и облегчения испытаний на гидростатическое давление.

5. Могут ли производители выпускать фланцы нестандартных размеров?

Да, известные производители, такие как Jiangyin Zhonghai Precision Machinery, предлагают изготовление нестандартных фланцев диаметром до 4 метров на основе индивидуальных чертежей.

Ссылки

• ASME B16.5 — Трубные фланцы и фланцевые фитинги: стандарт от NPS 1/2 до NPS 24, метрические/дюймовые.
• АСТМ Интернешнл. «Стандартные спецификации для компонентов трубопроводов из кованой углеродистой стали (A105/A105M)».
• Петровики. «Трубопроводные фланцы и их применение».
